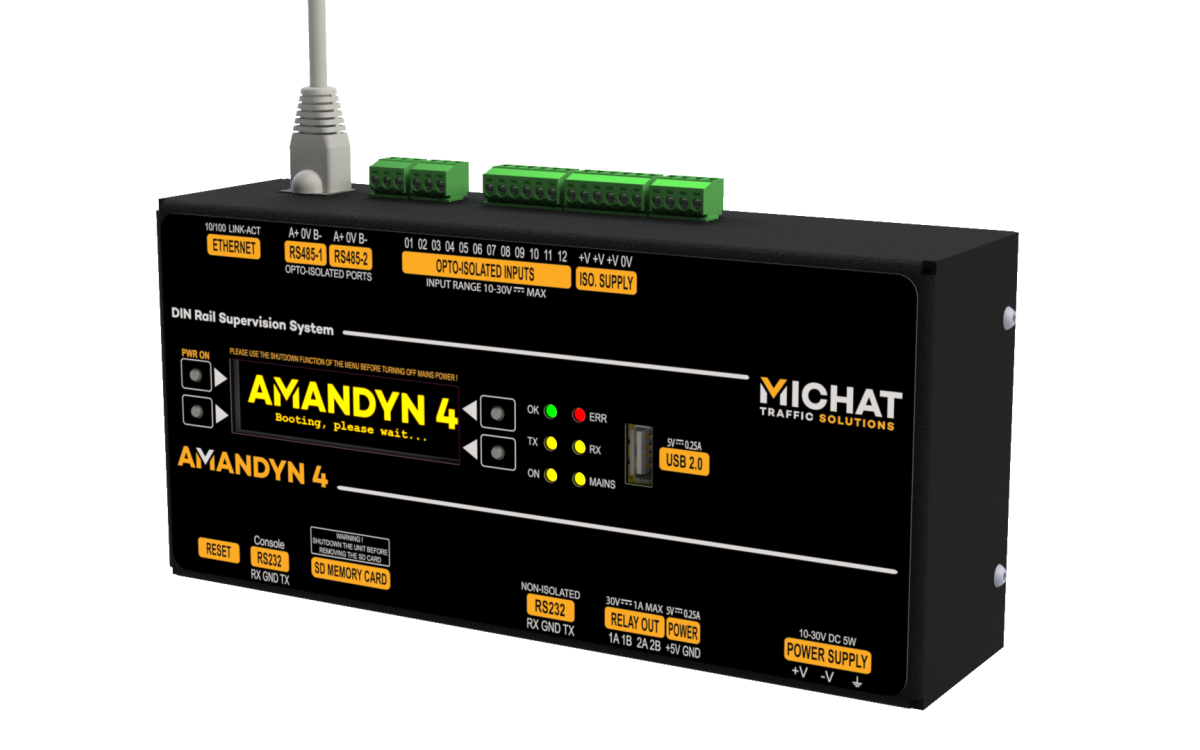

AMANDYN4 – Version Rail DIN

Superviseur de signalisation dynamique et de comptage de nouvelle génération en montage Rail DIN.
Alimentation 10-36V DC 5W.
Application embarquée « WebDisplayManager » accessible à partir d’un simple navigateur Web que ce soit sur PC, Tablette ou SmartPhone.

Une version compacte de l’Amandyn4 pour toutes les situations où le boitier rackable 19″ n’est pas adapté : coffrets industriels muraux, armoires de rue, problème de place dans une baie, etc.
Cette version rail DIN possède les mêmes caractéristiques techniques que la version 19″ 1U mais avec une entrée alimentation 10-36V intégrant un design de convertisseur DC/DC totalement isolé. Cette particularité la rend compatible avec toutes les alimentations industrielles 24V mais aussi avec les systèmes en autonomie solaire. Et bien entendu, elle affiche toujours une consommation typique inférieure à 5W en fonctionnement.

TÉLÉCHARGEZ LA FICHE PRODUIT

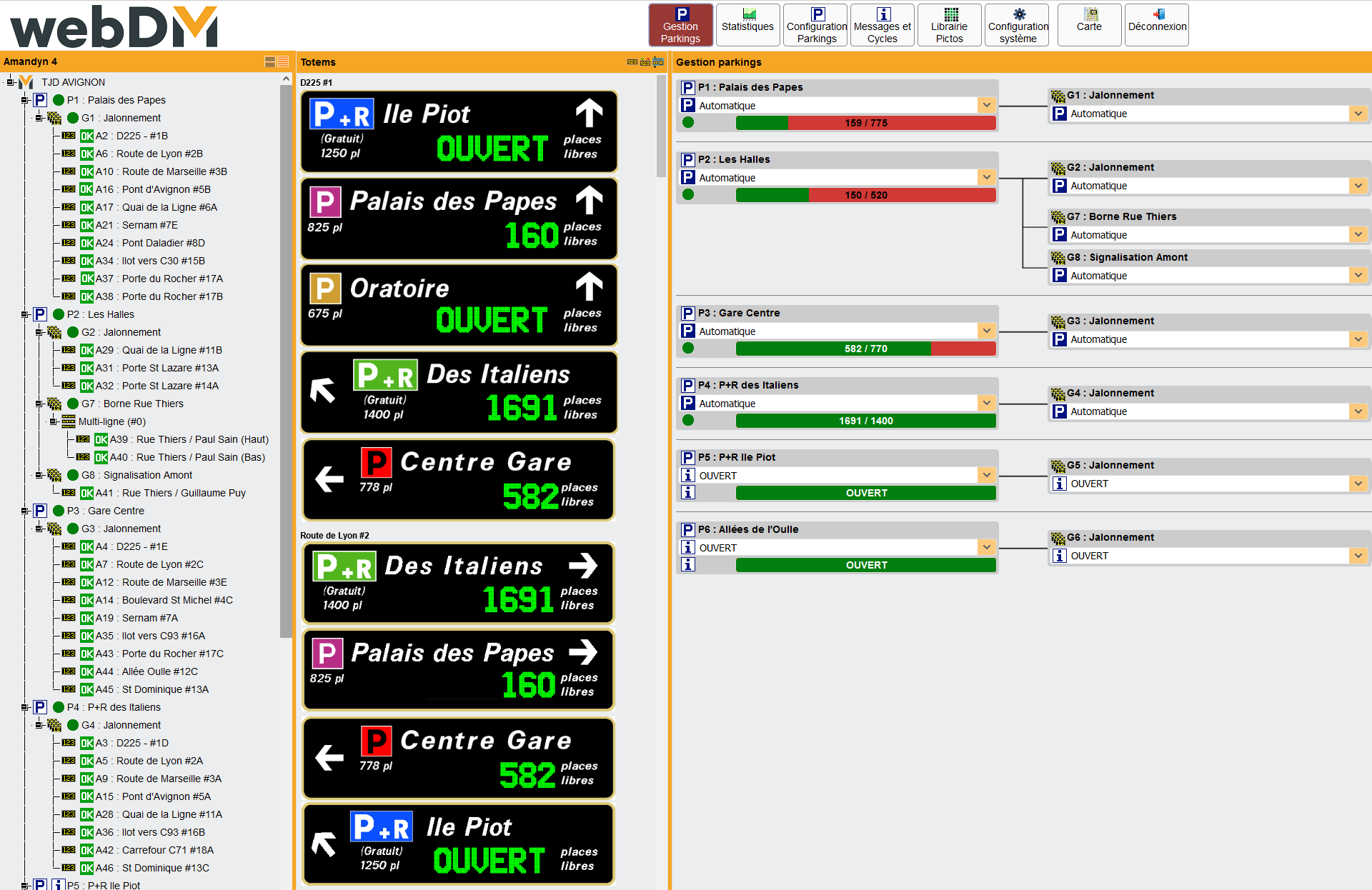

Vue Synoptique en temps réel des Parcs et Afficheurs
Cartographie dynamique

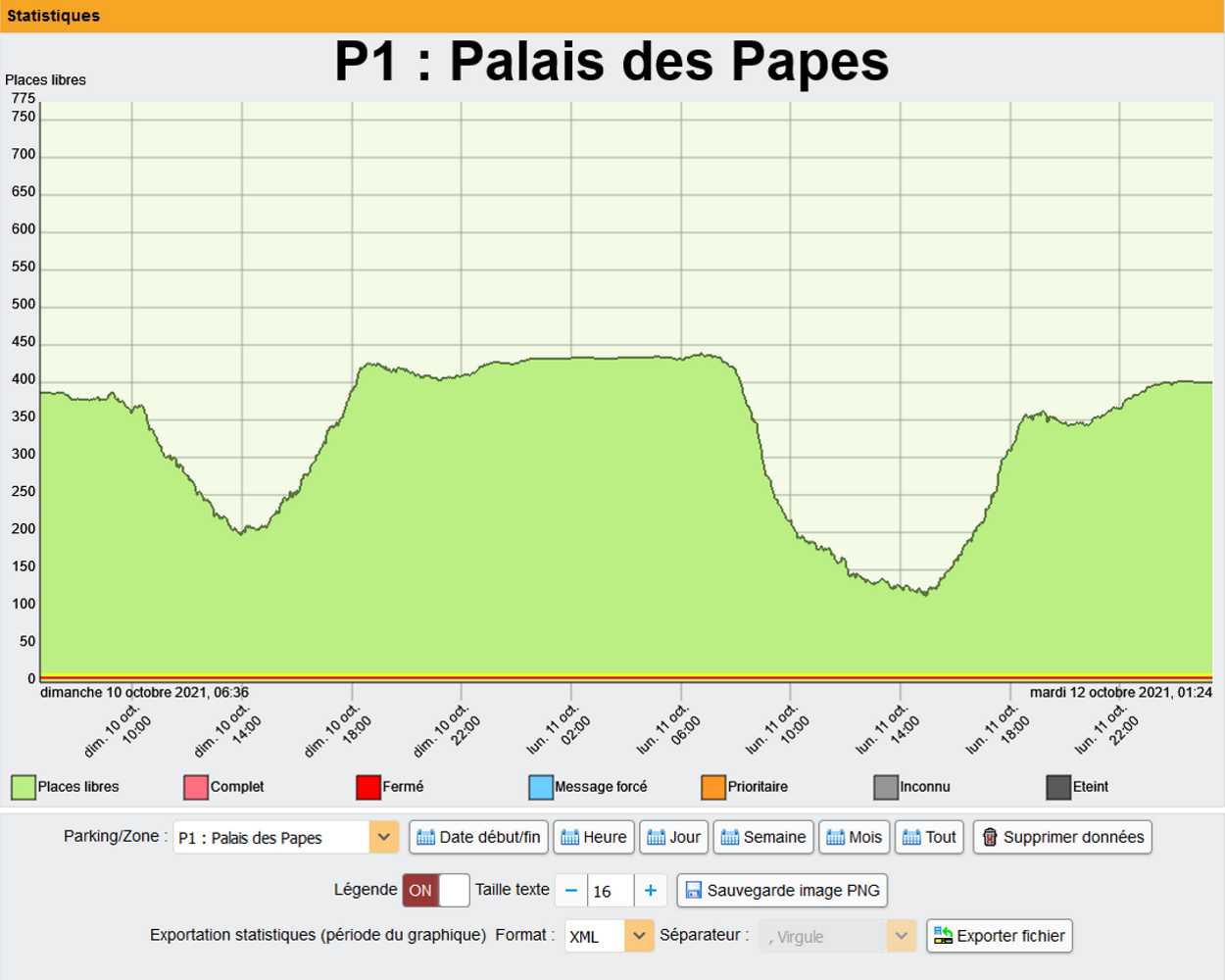

Fenêtre de statistiques

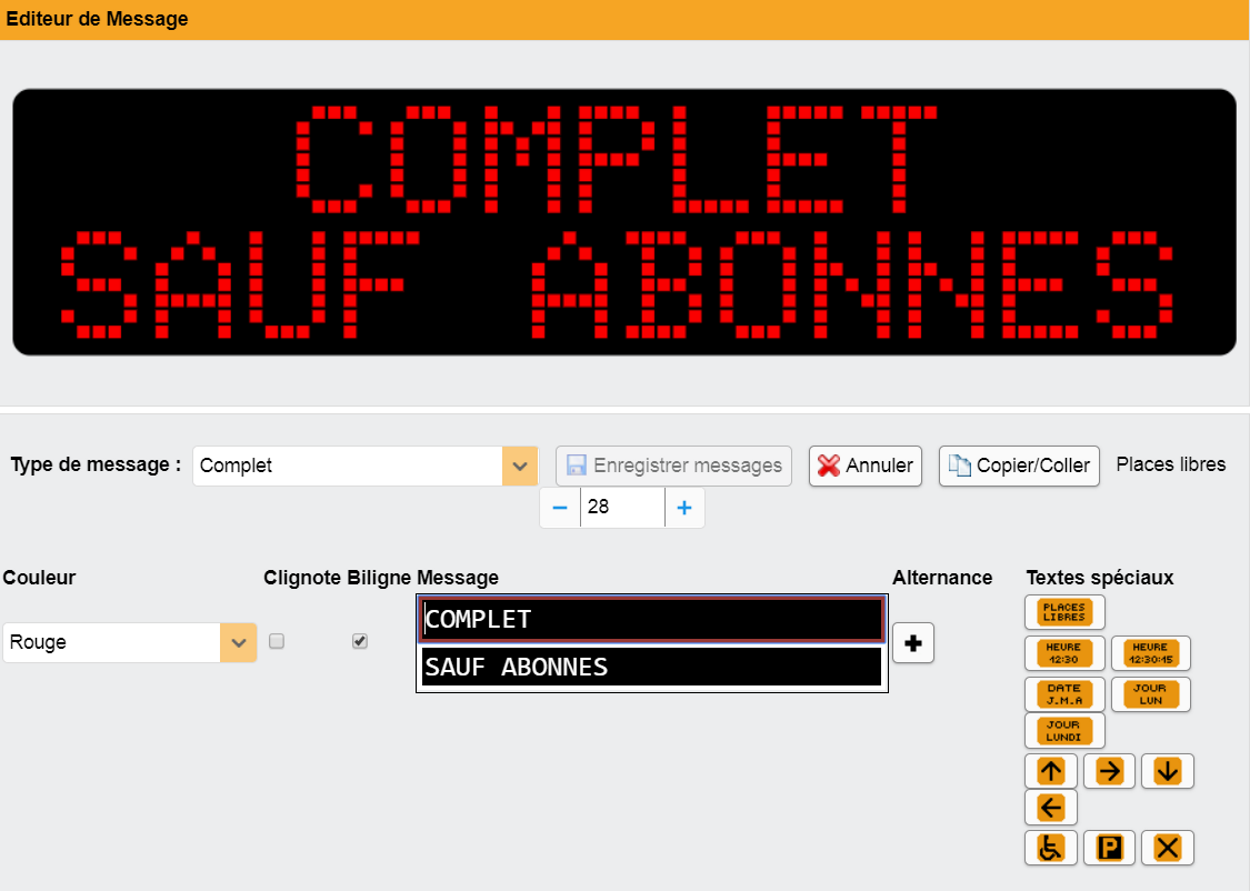

Editeur de message avec simulation de l’affichage
Editeur graphique pour les pictogrammes programmables

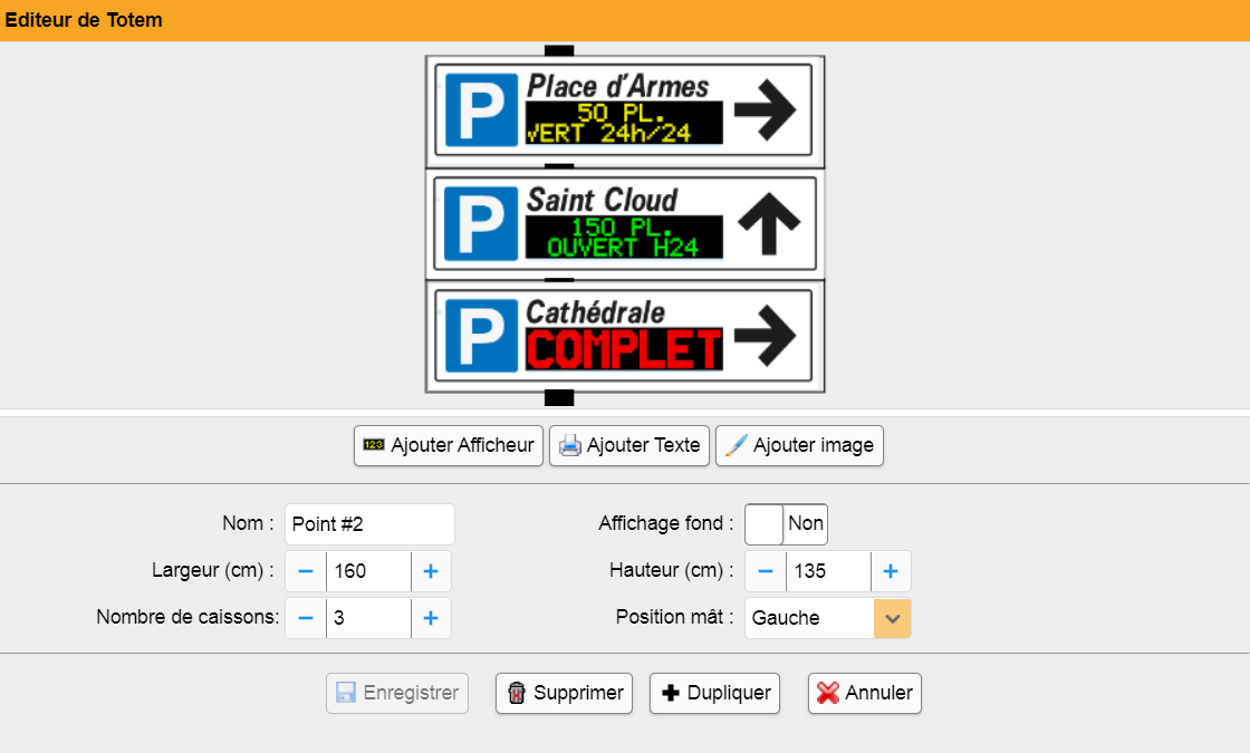

Editeur de Totems avec Infographies

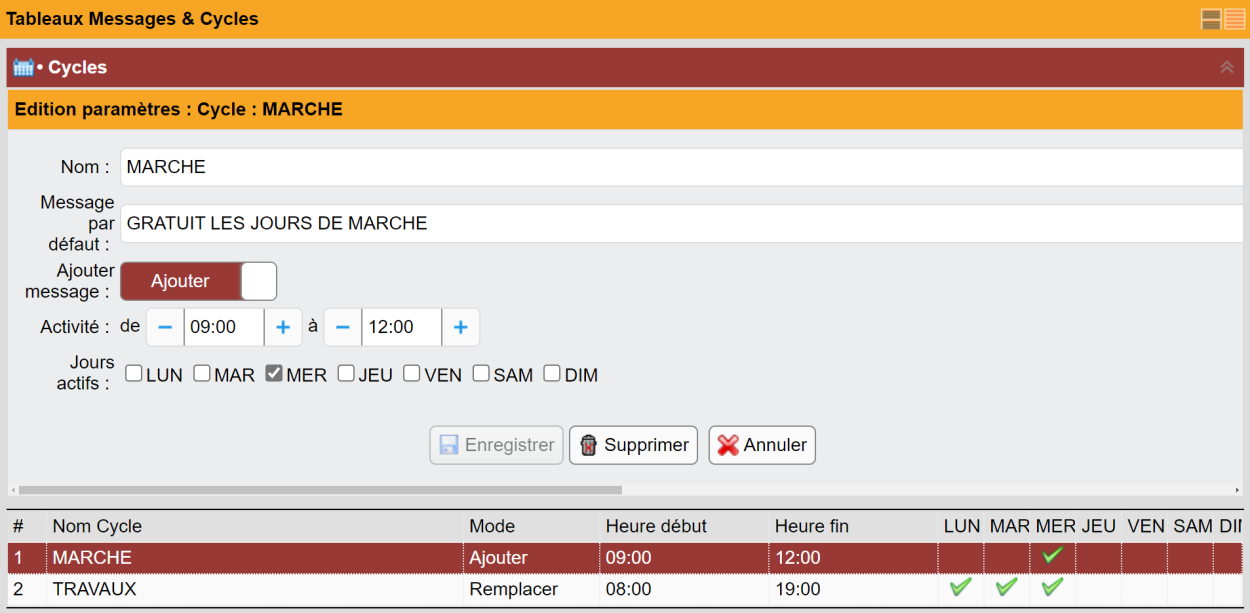

Edition des cycles horaires pour les messages

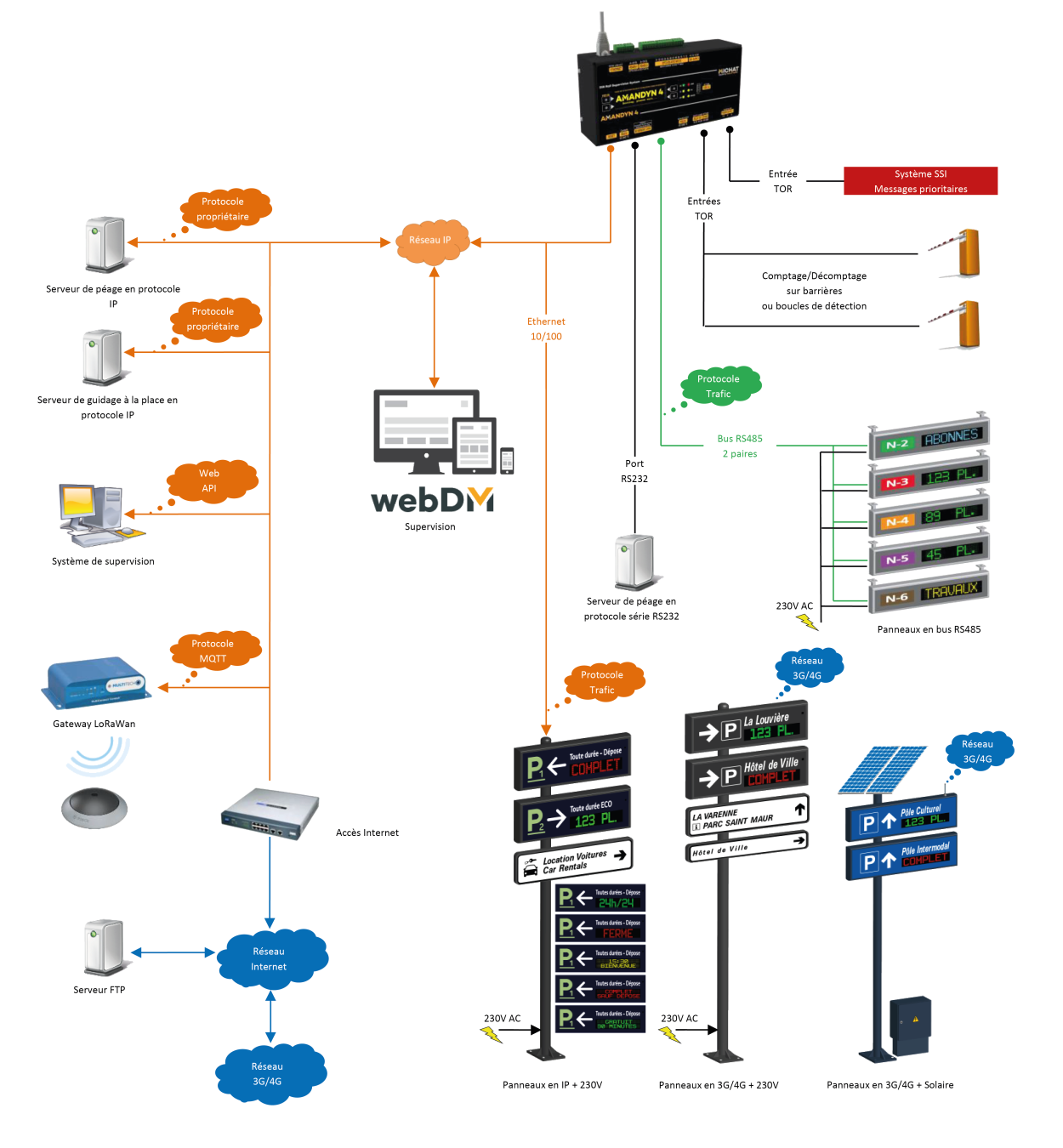

Synoptique typique d’une application Amandyn4


Caractéristiques techniques AMANDYN4 – Version Rail DIN

Caractéristiques matérielles et électriques
Caractéristiques logicielles
Conformité CE
  • Coffret en aluminium thermo-laqué noir sablé – Protection IP30
  • Ventilation naturelle
  • Format Rail DIN, pour montage en coffret mural ou armoire technique

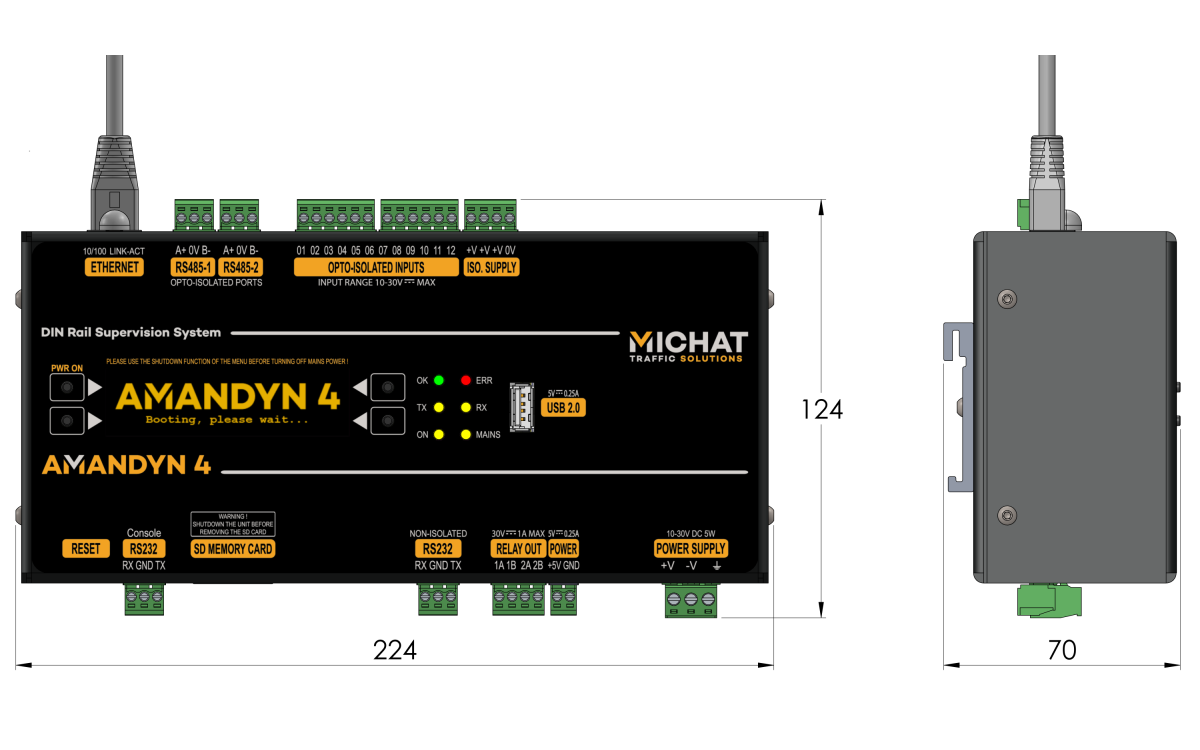

  • Dimensions hors tout : 224x124x70mm
  • Alimentation 10-36V DC 5W – Protégée et isolée des E/S et des ports de communication du module
  • OS Linux supporté par un processeur ARM9 – 128Mo de RAM – 256 Mo de Flash
  • Afficheur graphique OLED avec 4 boutons de navigation dans les menus
  • 6 LED de statut en face avant : OK, ERR, TX, RX, ON, SECTEUR
  • Carte SD de sauvegarde de la configuration complète du module (configuration système et installation)
  • Protection intégrée contre la corruption du système de fichier lors des coupures d’alimentation
  • 1 Port USB 2.0 Host
  • 1 Port RS232 TX/RX full-duplex
  • 2 Ports RS485 isolés half-duplex pour le pilotage d’afficheurs en protocole Trafic 1200 ou 9600 Bauds
  • 1 Port Ethernet 10Mb/100Mb avec LED témoin (Link/Activity)
  • 2 sorties relais 24V 2A
  • 12 entrées opto-couplées TOR 10-30V DC avec protections pour fonctions de comptage sur contacts secs ou messages prioritaires (alarmes, DI, etc)
  • Sortie alimentation auxiliaire 5V DC 250mA
  • Extension de la capacité d’entrée/sortie au travers du réseau IP avec nos modules Netio-8 (8 entrées) et Netio-16 (16 entrées)
  • Interface utilisateur totalement graphique, simple et intuitive
  • Visualisation graphique temps réel des panneaux et des afficheurs
  • Editeur de message avec simulation immédiate de l’affichage sur le panneau
  • Administration et exploitation à travers le logiciel embarqué à partir de n’importe quel navigateur Web récent (PC, Tablette, SmartPhone).
  • API documentée avec fonctions de test pour les développeurs
  • Modules optionnels :
    • Statistiques graphiques glissantes sur 3 mois avec fonctions d’export (XLS, CSV, etc)
    • Cartographie du site (fond de plan OpenStreetMap) avec simulation dynamique des panneaux
    • Serveur ModBus TCP
    • Export vers serveur FTP de fichiers XML
    • Client OpenVPN
    • WebMap : affichage dynamique de l’occupation des parcs pour site Web client
  • Compatibilité native avec tous les protocoles de péage parking du marché : DESIGNA, GEA PARK, HUB, ORBILITY, PARKARE, PARKEON, SCHEIDT & BACHMANN, SKIDATA, THALES, WPS
  • Compatibilité native avec de nombreux systèmes de détection à la place : AFAPARK, BOSCH LoRa, CARLO-GAVAZZI, HESION, LEADER PARK, NEDAP, PARKHELP, QFREE, QUERCUS, SCHICK, SQUARE SYSTEM

Compatibilité native avec les systèmes de comptage par analyse d’image : PRYNTEC, SURVISION, TKH

  • Conformité CEM : EN 55022, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2 à 4-6, EN 61000 4-8, EN 61000 4-11
  • Conformité Sécurité BT : EN 60950
