Série PICTO140

Caisson de signalisation de type FAV (Feu d’Affectation de Voie)
de format hors tout 250x250mm.
Equipé de 1, 2 ou 3 pictogramme(s) simple(s)
de type Flèche, Croix, logo CB… en LED haute luminosité.
Pilotage par contact(s) sec(s), alimentation 230V AC.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série PICTO140

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=250 x H=250 x P=80mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor noir mat en périphérie d’afficheur.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

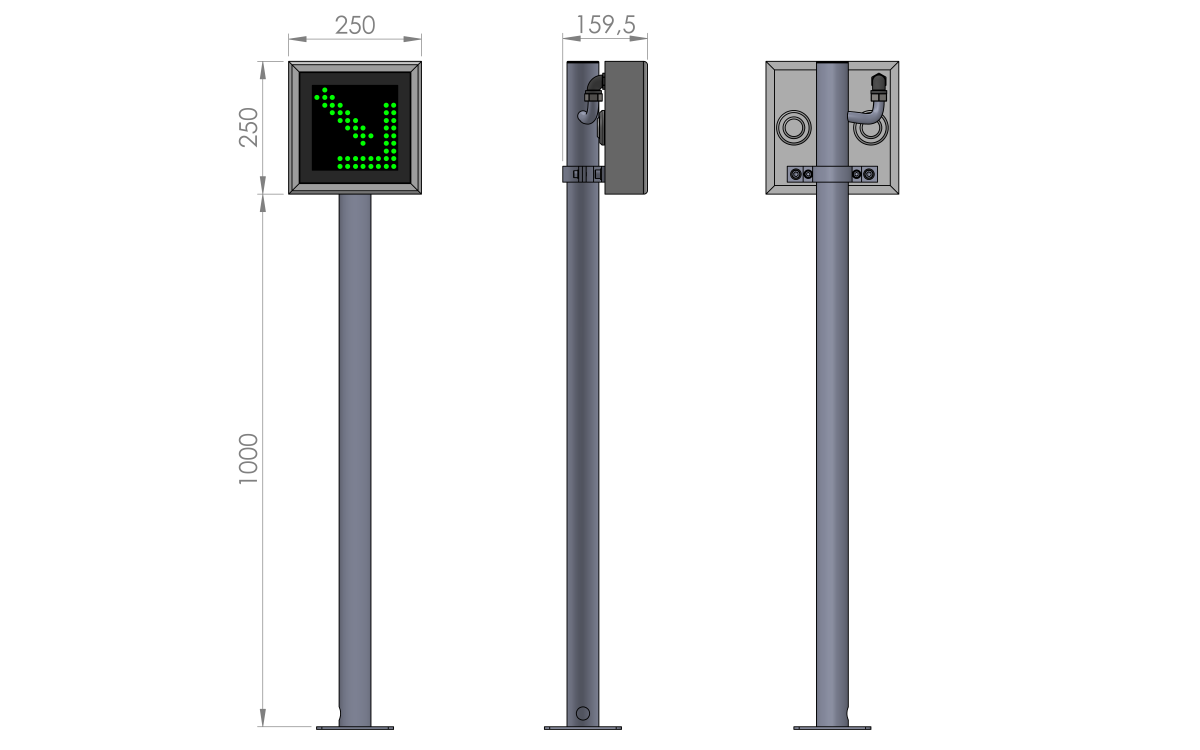

MONTAGE SUR POTENCE TUBULAIRE

  • Raccord métallique coudé ISO20 et gaine métalloplastique.
  • Fixation par bride de 60mm en aluminium extrudé.
  • Potence en mécano-soudure acier de diamètre 60mm, avec semelle 4 trous et cache-semelle, thermo-laquée RAL9006 en standard, de hauteur 1250mm en standard.

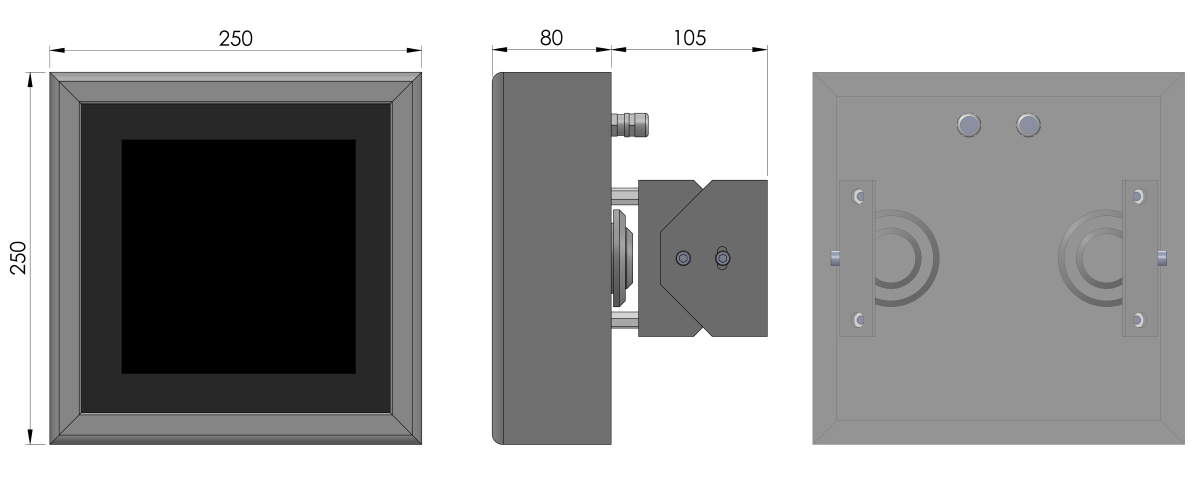

MONTAGE MURAL OU SOUS PLAFOND

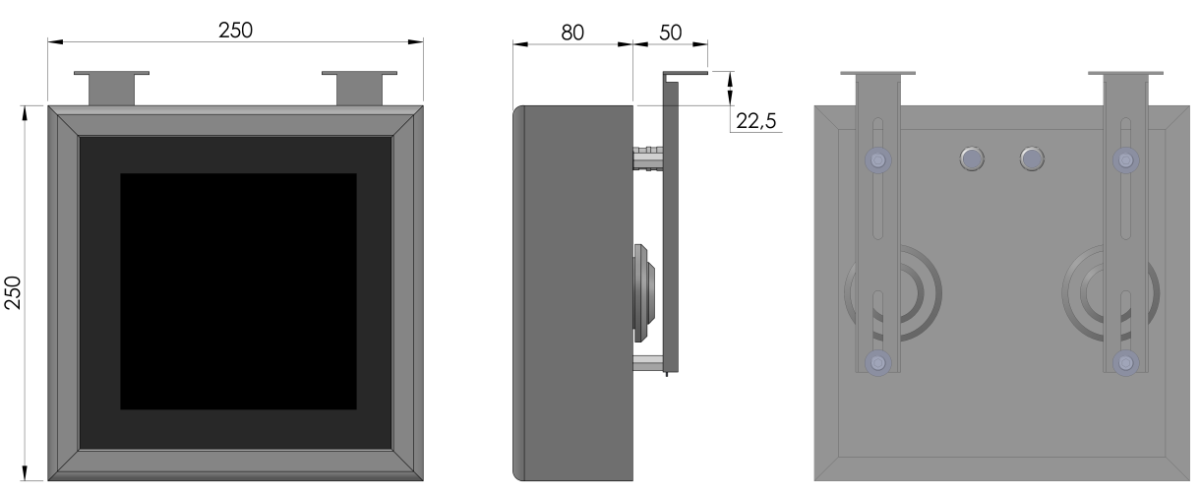

  • Fixation murale par pièces en aluminium ou sous plafond par suspentes rigides en inox.
  • Presse-étoupes métalliques en face arrière pour les sorties de câbles.
  • Pictogramme(s) de dimensions hors tout 140x140mm.
  • LED très haute luminosité de 4000mcd, angle de 70°.
  • Distance de lecture de 70m.
  • Réglage fixe de luminosité (réglable par l’installateur en fonction du site).

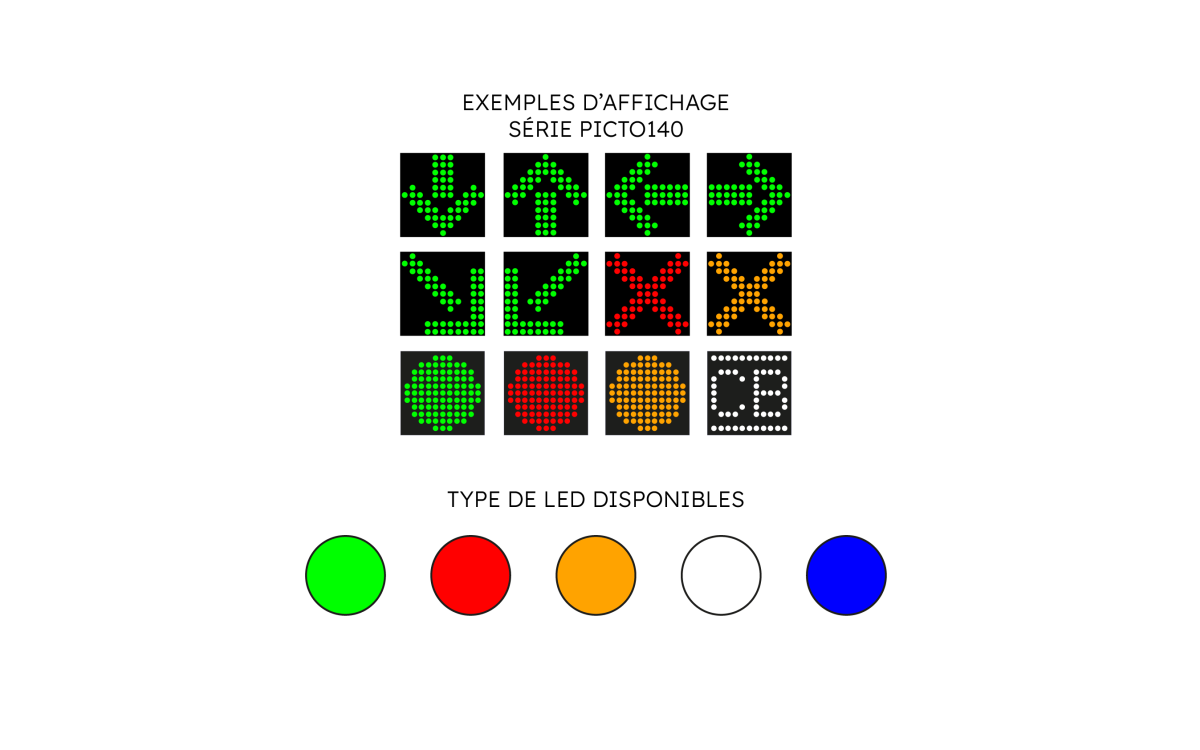

  • Pictogrammes disponibles en standard : Flèche en LED vertes, Croix en LED rouges. Autres combinaisons de couleurs et de pictogrammes sur demande.
  • Ventilation naturelle avec aérateurs IP54 en face arrière.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 5W à 15W maximum par caisson.
  • Pilotage par 1 ou 2 contact(s) sec(s) (distance de liaison maximale de 500m avec un câble de type SYT1).
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Choix de l’état par défaut à la commande : éteint, croix, flèche.
  • Potence en mécano-soudure acier de diamètre 60mm, avec semelle 4 trous et cache-semelle, thermo-laquée RAL9006 en standard, de hauteur 1250mm en standard.
  • Kit de fixation murale.
  • Kit de fixation sous plafond.
  • Thermo-laquage du caisson et des pièces de fixation RAL au choix.
  • Pilotage par bus RS485 et protocole Trafic.
