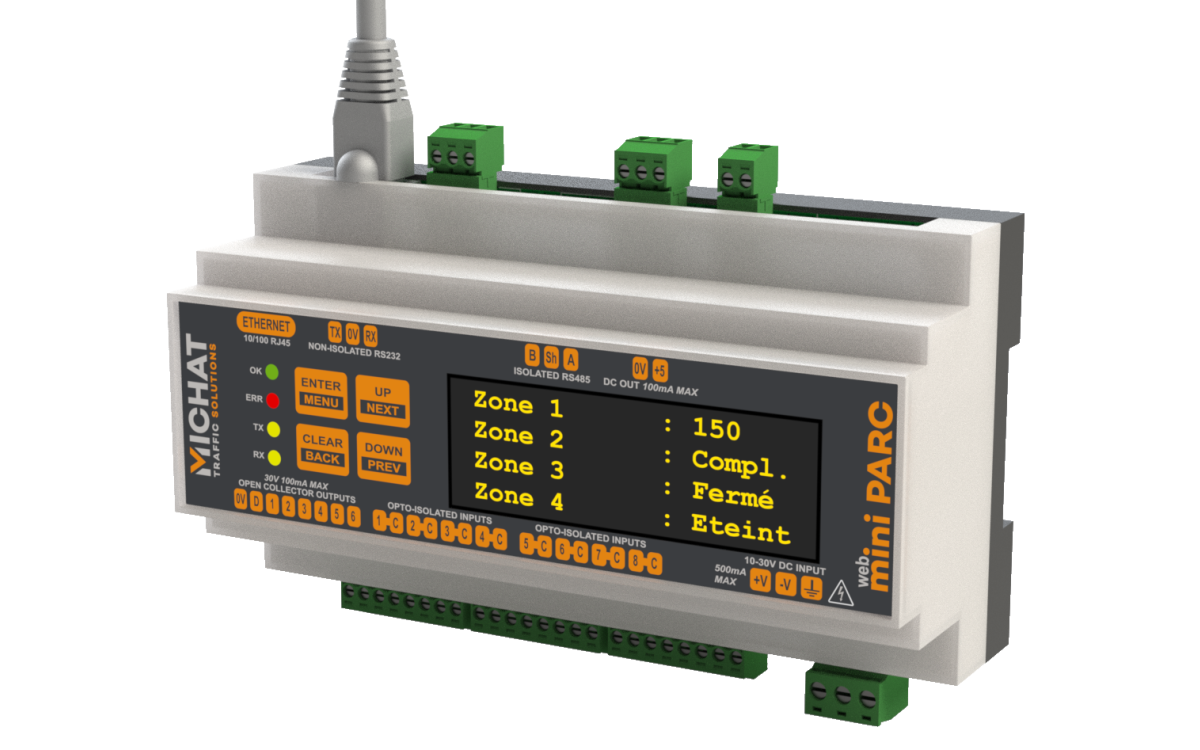

MINIPARC – Version Rail DIN
Module autonome de comptage et de gestion d’afficheurs pour montage Rail DIN.
Alimentation 10-30V DC 3W.
Logiciel embarqué « Web Mini Parc » accessible depuis n’importe quel navigateur Web.
Caractéristiques techniques MINIPARC – Version Rail DIN
Caractéristiques matérielles et électriques
Caractéristiques logicielles
- Coffret plastique UL94 V0 – Protection IP30
- Ventilation naturelle
- Format Rail DIN pour montage en coffret modulaire ou en armoire industrielle

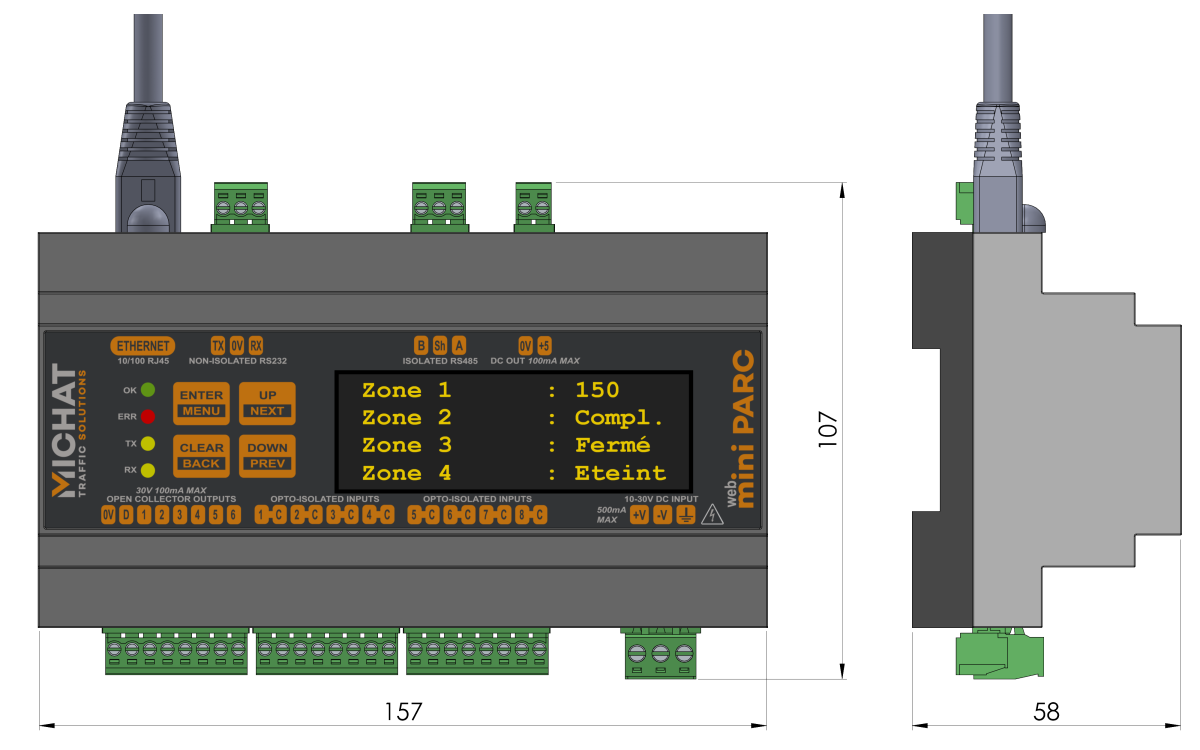

- Dimensions hors tout : 157x107x58mm (hors fiche Ethernet)
- Alimentation externe 10-30V DC 3W sur fiche débrochable
- Processeur STM32 – 64Ko de RAM – 256 Ko de Flash
- Afficheur OLED 4 lignes de 20 caractères
- 4 LED de statut en face avant : OK, ERR, TX, RX
- Sauvegarde de la configuration complète du module en mémoire permanente
- Horloge temps réel sauvegardée
- 1 Port RS232 TX/RX full-duplex
- 1 Port RS485 isolé half-duplex pour le pilotage d’afficheurs en protocole Trafic 1200 ou 9600 Bauds
- 1 Port Ethernet 10Mb/100Mb avec LED témoin (Link/Activity)
- 6 sorties « collecteur ouvert » 24V DC 100mA
- 8 entrées TOR opto-couplées pour contacts secs de comptage/décomptage ou messages forcés (DI)

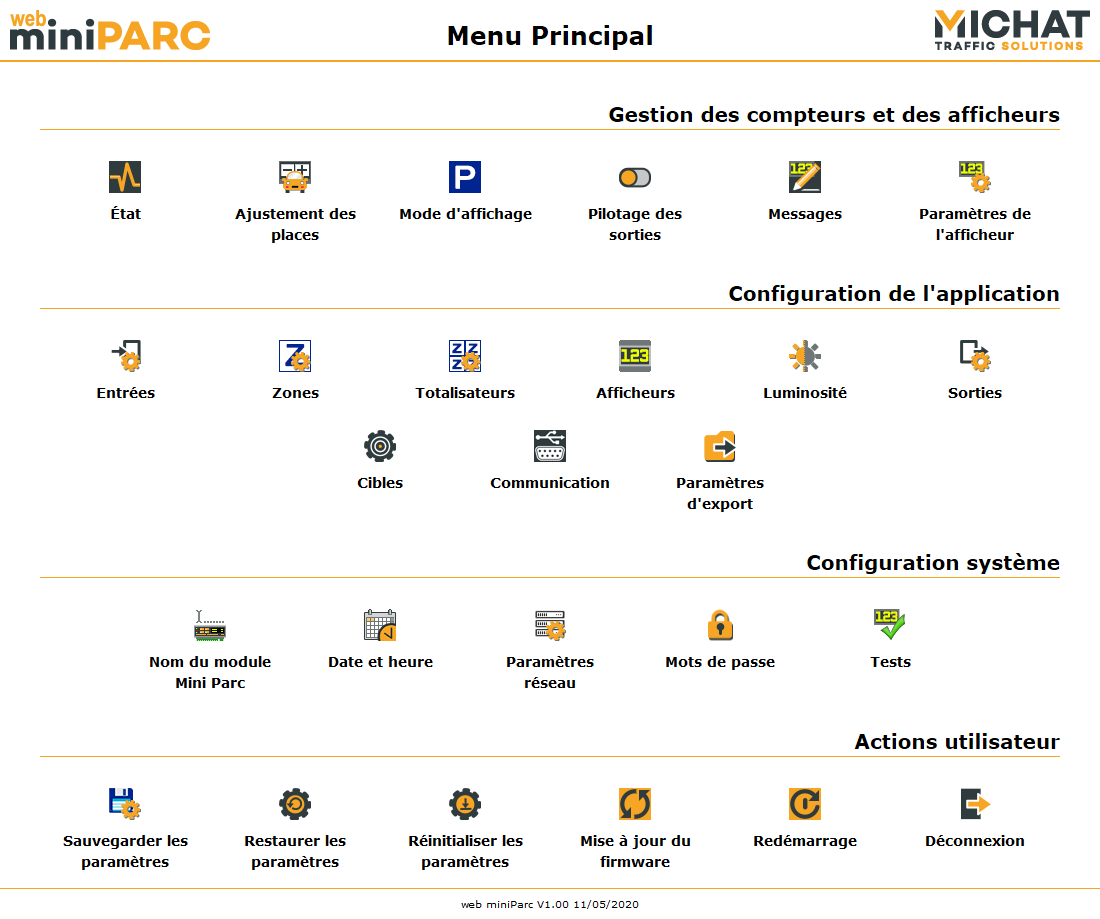

- Administration et exploitation à partir d’un simple navigateur et du logiciel embarqué « WebMiniParc »
- Prise en charge de 10 afficheurs et 4 zones de comptage au maximum
- 3 Niveaux d’accès au logiciel : Agent, Chef de Parc, Administrateur
- Fonctions de visualisation de l’état de l’installation et fonctions de diagnostic

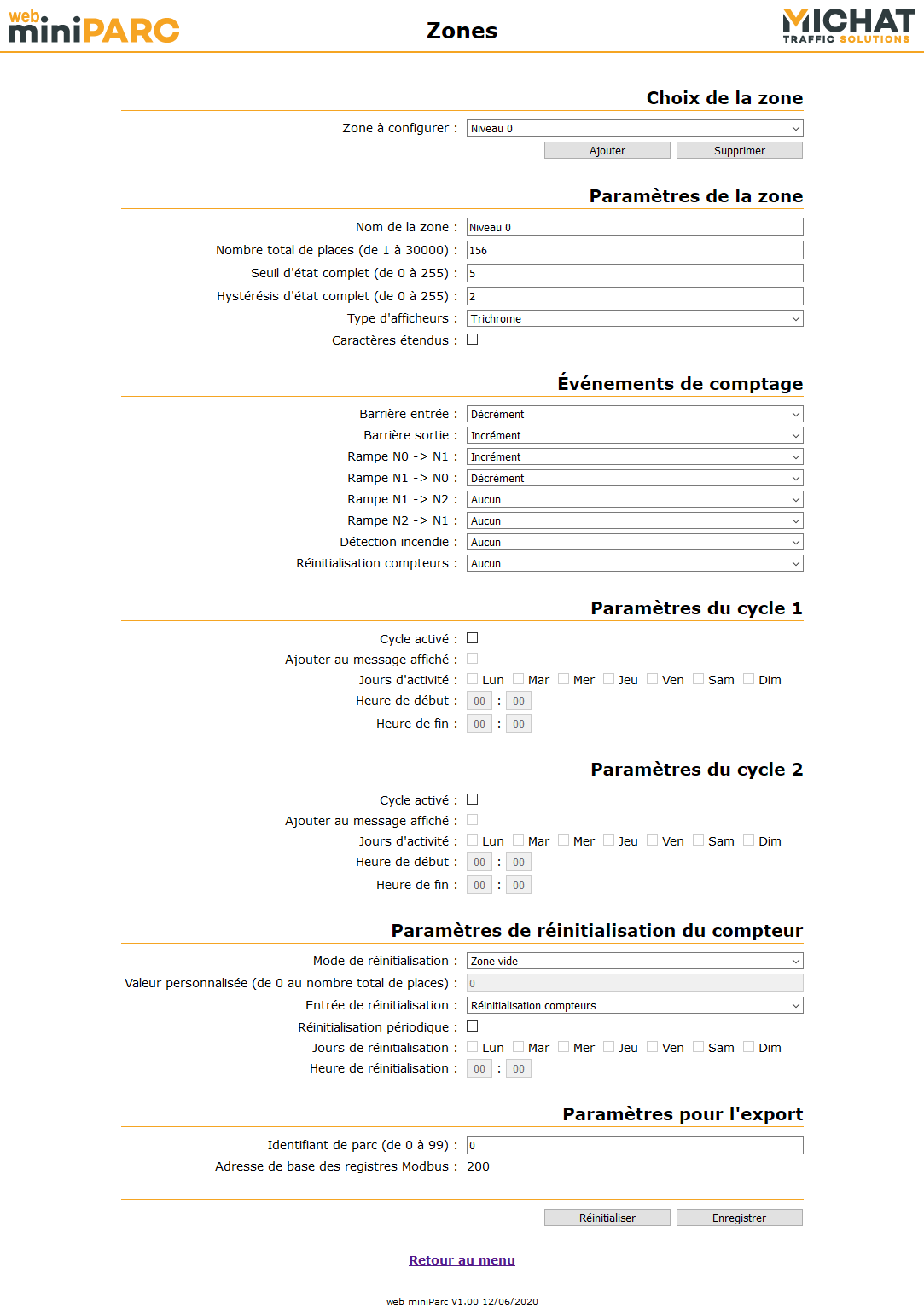

- Fonctions de paramétrage des compteurs : capacité, seuil complet, hystérésis
- Fonction de recalage automatique sur cycle horaire à l’état Vide / Complet / Nombre de places personnalisé
- Messages sur programmation horaire sur base hebdomadaire

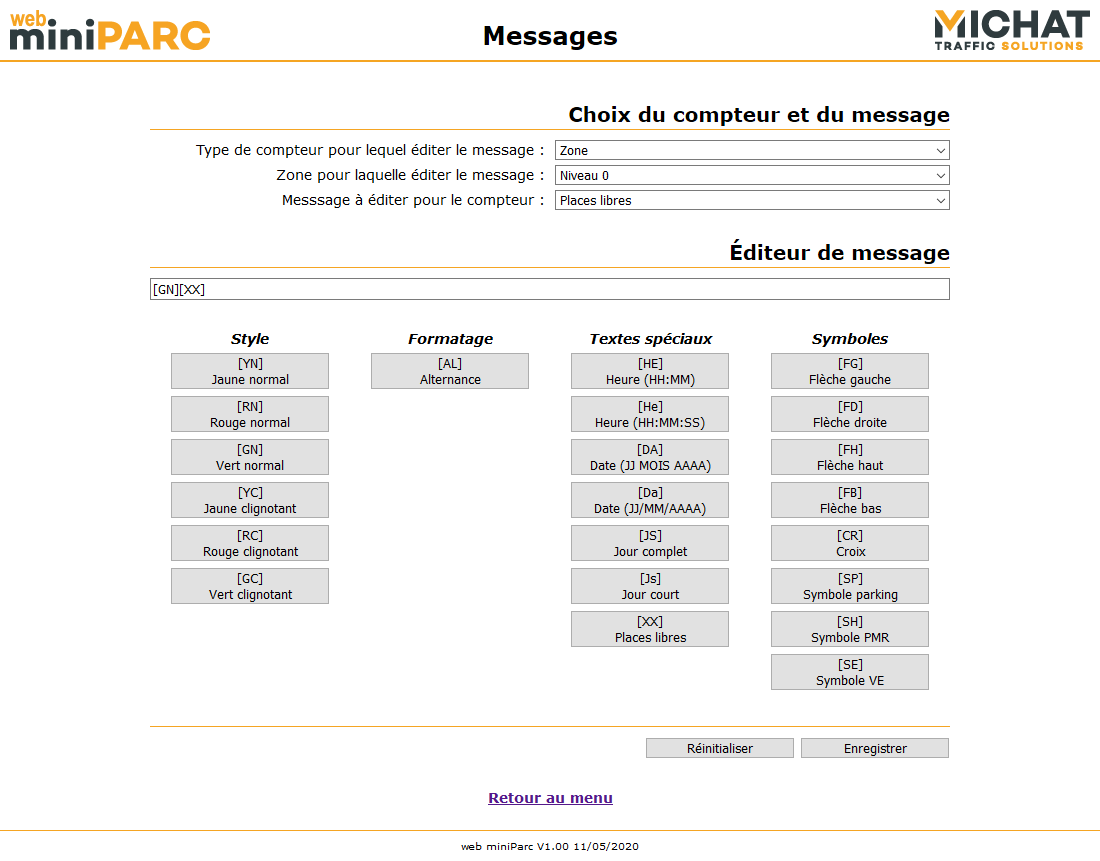

- Editeur de message facile d’accès

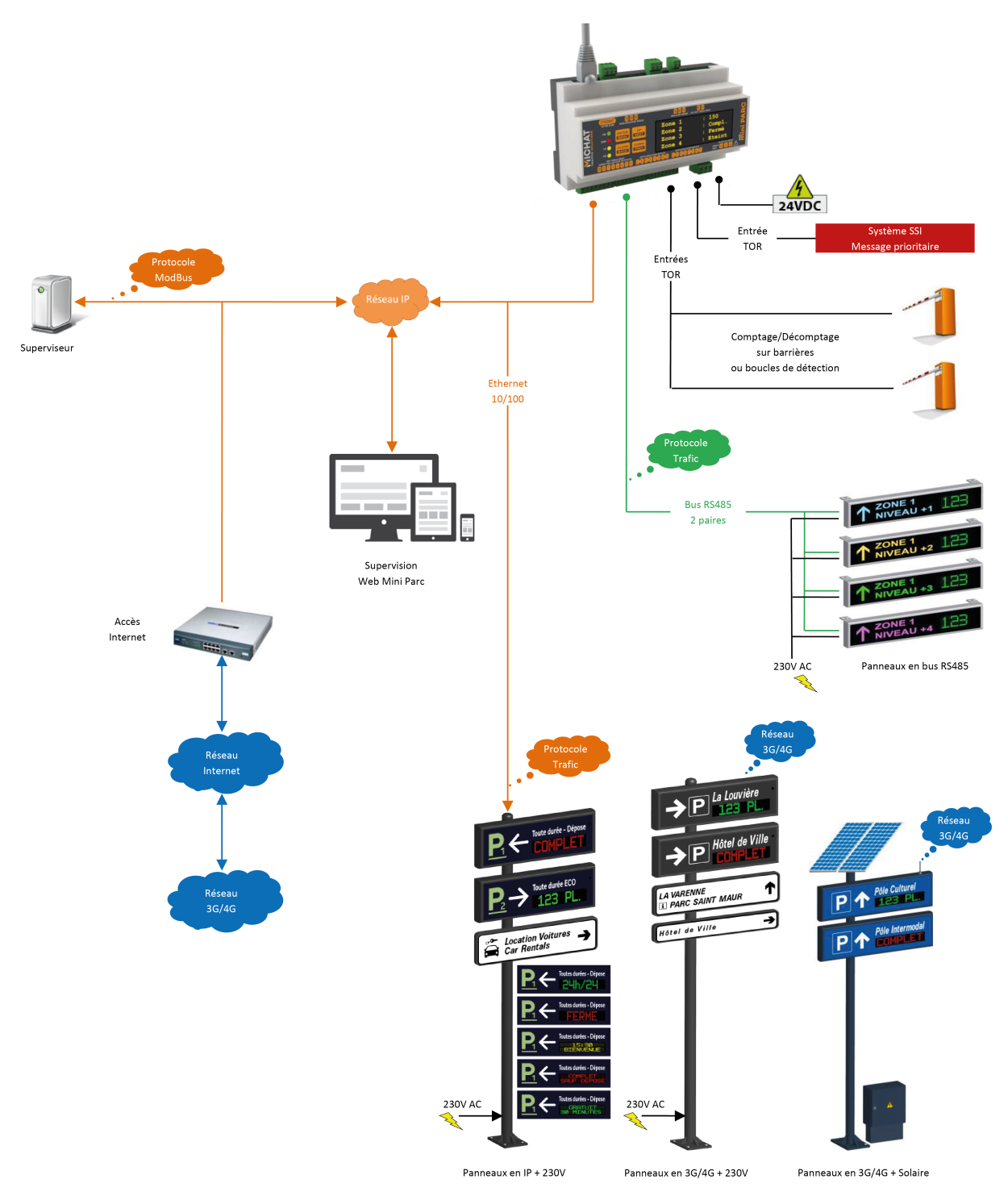

- Pilotage de panneaux en IP ou en bus RS485
- Serveur ModBus TCP embarqué pour superviseur tiers
- Fonction d’export des compteurs en format UDP pour système tiers
