Série 650-35M

Caisson lumineux avec afficheur à messages variables,
destiné à la signalisation intérieure d’information.

TÉLÉCHARGEZ LA FICHE PRODUIT


Caractéristiques techniques Série 650-35M

Caractéristiques Mécaniques
Caractéristiques Optoélectroniques
Caractéristiques Électriques
Options et accessoires
  • Caisson simple face en aluminium anodisé naturel en standard, de dimensions hors tout L=650 x H=400 x P=122mm.
  • Face arrière en aluminium anodisé de 20/10ième.
  • Face avant en PMMA de 5mm.
  • Décor rétroéclairé en partie haute du caisson.
  • Ouverture pour les opérations de maintenance par une pare-close en face avant.

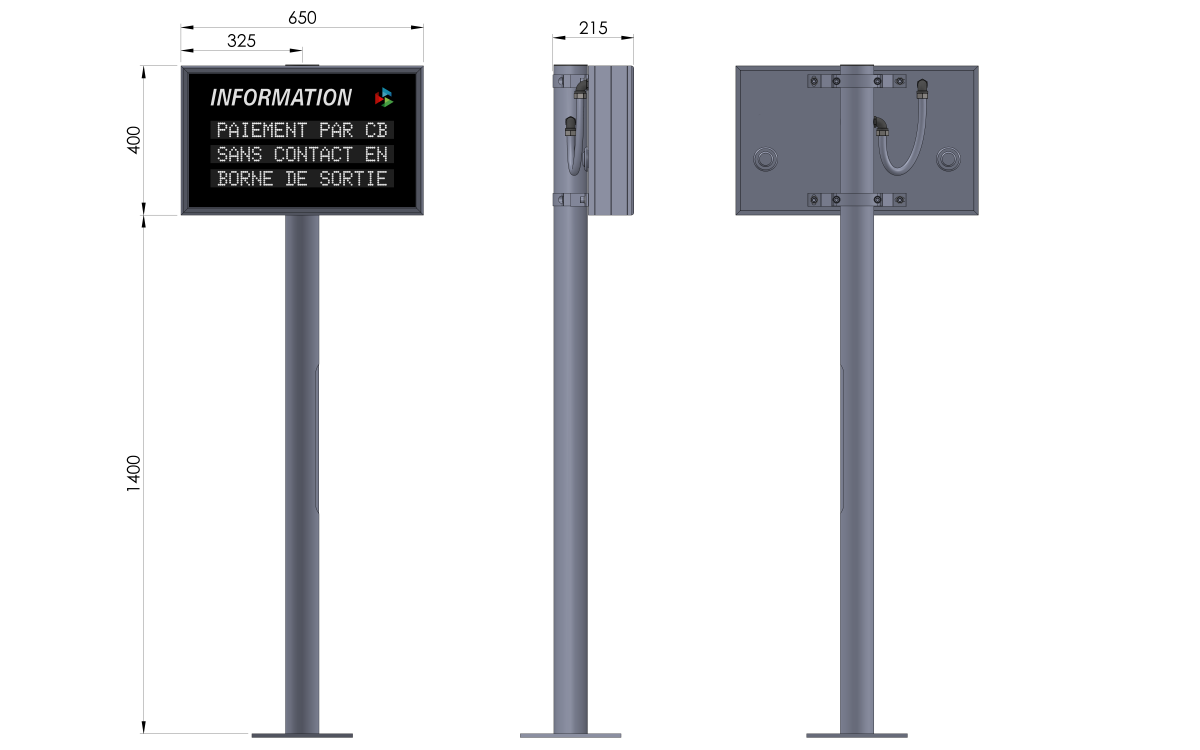

MONTAGE SUR MAT

  • Raccords métalliques coudés ISO20 et gaine métalloplastique.
  • Fixation par 2 brides en aluminium extrudé.
  • Mât en aluminium brossé en standard, de diamètre 90mm et de hauteur de 1800mm, avec semelle d’entraxe 200×200.
  • Raccordements dans coffret (type éclairage public) en base de mât avec sectionneur et bornes.
  • Trappe d’accès avec porte.

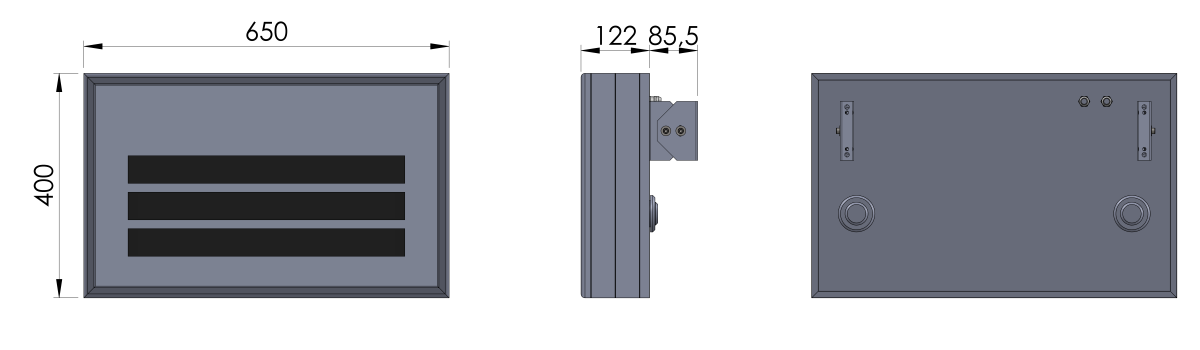

MONTAGE MURAL OU SOUS PLAFOND

  • Fixation murale par pièces en aluminium.

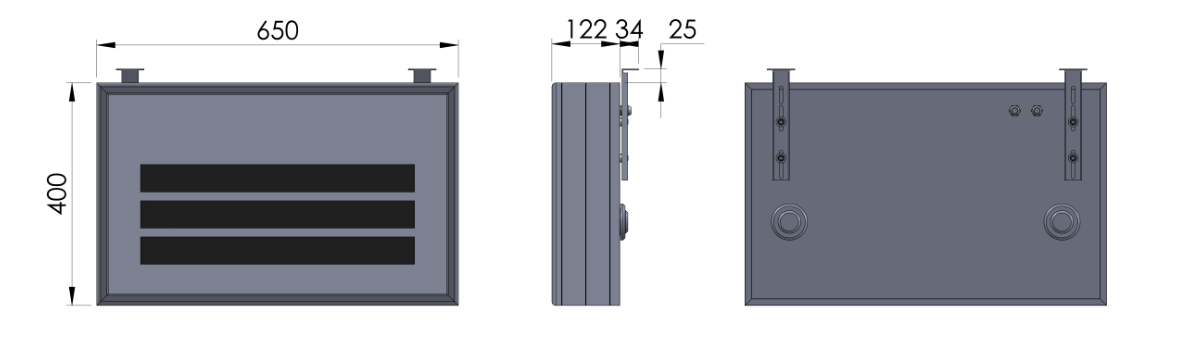

  • Fixation rigide sous plafond par deux pièces en Inox.
  • Presse-étoupe métallique en face arrière pour les sorties de câble d’alimentation et de pilotage.
  • Rétroéclairage des décors par barrettes de LED blanches haute efficacité de 100 lumen/W, angle de 120°.
  • 3 Afficheurs à messages variables de 16 caractères de 35mm de hauteur.
  • LED grand angle de 120°, luminosité de 1000mcd mini, spécifiquement adaptées à l’intérieur.
  • Afficheurs monochrome blanc.
  • Fonctions d’affichage : défilement, alternance, clignotement, heure et date.
  • Distance de lecture de 15m environ.
  • Réglage fixe de luminosité.
  • Ventilation naturelle avec aérateurs IP54 en face arrière.
  • Tropicalisation de toutes les cartes par vernis acrylique en standard.
  • Alimentation 190-240V AC – Puissance consommée de 100W environ par caisson.
  • Pilotage par protocole Trafic en RS485 sur 1 paire (distance de liaison maximale de 500m avec un câble de type SYT1) ou sur IP (distance de liaison maximale de 100m avec un câble Cat6).
  • Fonctions d’administration, de configuration et de diagnostic par interface Web embarquée.
  • Livré avec 2m de câble souple en standard pour l’alimentation 230V et le pilotage.
  • Kit de fixation murale.
  • Kit de fixation sous plafond.
  • Thermo-laquage du caisson RAL au choix.
